1.本项目的技术描述
1.1 技能说明
砌筑主要在工业与民用建筑施工中进行,包括砌砖、石、砌块及轻质墙板等内容,通过上述相关工作,建造内外墙、隔板、烟囱和其他建筑物及构筑物。
砌筑工通过技能培训后要能够从事以下工作:
•选择和制备灰浆;
•修建内、外墙和隔板;
•在砌筑墙上安装预埋材料;
• 在工业建筑和民用建筑烟囱上砌筑弧形砖石;
•在烟囱和烟窗等上贴耐火砖;
•在窑炉和贮水池等上贴耐酸砖;
•修建园墙、人行小道、拱门、露台和阳台;
•精确切割石头、砖、木料和其他高密度砌筑材料;
•用螺栓、拉筋或金属网加固砌筑结构。
要成为一名成功的砌筑工需要忍耐力、集中精力、有计划和合理安排时间、使用不同手工技能、具有较强的砌筑技能、注重细节和整洁等。
1.2能力要求与工作范围
本竞赛是对该技能的展示与评估。仅测试实践操作方面的能力。
1.2.1能力要求细则
所需要的能力要求包括:
• 测量及放线;
• 铺设工程材料;
• 水平测量和垂直测量;
• 切割和精加工砖;
• 按照设计图纸,使用规定的材料进行顺砖、丁砖、竖砌砖、侧砌砖的操作,砌筑梁托及装潢砖,并采用斜砌法砌墙;
• 完成砂浆勾缝;
• 清洁;
1.2.2理论知识
必须具备以下理论知识,但不进行直接测试。
• 会识图,并能够按照规定标准制图、画草图;
• 能够按1:1的比例进行放大样图;
• 设计知识;
• 材料和工艺知识;
• 砌筑知识。
1.2.3 实践操作
竞赛项目为砌筑砖墙。测试技能为国内砌筑常见技能。
1.3 操作项目技术要求
1.3.1操作要求
1、材料要求:
.采用主办方提供的砖及砂浆,但参赛者在砌筑过程中应进行选砖,对非整砖进行精加工。
.可使用自带的砂浆添加剂对砂浆和易性进行微改良。
.砂浆如在2小时内未使用完,应申请更新供应砂浆。
.如提供的砖未提前浇水湿润不得使用。
2、组砌方法:
.操作中应严格按试题示意图中标注尺寸进行砌筑。
.应严格按试题示意图中的排版的组砌方式进行砌筑,必须上下错缝,内外搭接。不得另外采取其它组砌方法。
.此墙按图纸留置,并保墙砌体垂直、平整。
.在操作中要按照规范操作。
3、砌体灰缝要求:
.砖砌体砂浆必须饱满,水平缝砂浆饱满度不低于80%,严禁出现内外通缝、空缝和瞎缝现象。特殊情况例外。
.水平灰缝厚度、竖向立缝宽度应为10mm,最大不大于12㎜、最小不小于8㎜.
4、勾缝要求:
.砌筑时应随砌体随勾缝,凹缝勾缝深度5mm,深浅保持一致。
5、清洁要求:
.清水墙面应保持清洁;
1.3.2操作工艺要求
砌筑方法宜采用“三一”砌砖法,即:一铲灰、一块砖、一挤揉进行操作,并随手将挤出的砂浆刮去。
1.3.3操作流程
1、抄平:砌筑前将基础找平,基底找平砂浆厚度不得超过20mm,如出现超20mm才能找到的情况,及时与主办方现场管理人员联系处理。
2、放线:按工位图纸进行放墨线或挂线定位。
3、立皮数杆:根据砌体高度及砖和灰缝计算出每皮砖的厚度,并在皮数杆上标注砖皮数的标高位置。
4、摆砖撂底:按照放好的墨线和选定的组砌形式,进行干砖试摆。
5、盘角:盘角是保证墙面平整、垂直、水平灰缝均匀、标高准确。应做到“三皮一吊,五皮一靠”的规范要求操作。
6、挂线:当两端的大角盘好后,即可挂线进行中断的砌筑,挂线时两端应拉紧,严禁出现中间“抗线”和“塌腰现象”。
7、砌砖操作:
A、选砖:将砖的条面和丁面棱角整齐的砖面用在墙体的正面上。
B、旋砖:将砖在手中进行旋转调整,将平整的面砌到正面墙上。
C、砌筑:线挂好拉紧后,砌砖必须跟线走。俗称“上根线、下跟棱、左右相跟要齐平。”
D、砌筑过程中要随砌随自检随修整,两端的大角确保垂直、平整。
E、墙面砌出凹凸现象时,严禁砸墙。如墙体偏差较大应拆掉重砌。
F、文明操作:铺灰挤浆时不要污染墙面,身体不要摩擦墙面,随时保证场地整洁有序。
2.裁判员和选手
2.1裁判长
裁判长由省赛组委会经遴选、审核确定,国家世赛该项目技术专家担任,并负责确定本竞赛项目的详细竞赛规则、时间安排、评判人员分工、协调竞赛场地环境和设备、与组委会和其他机构沟通,整体规划、设计、监控、组织和总结竞赛项目等工作,负责本竞赛项目全面的组织工作。
2.2裁判员的条件和组成
2.2.1裁判组
由每个参赛队推荐1名符合条件的专家、教练,经赛区组委会审核后组成裁判组。裁判组在裁判长领导下,负责竞赛各环节的技术工作。裁判员按照评分表分别评判赛题的某一部分。
2.2.2裁判员的条件
1.思想品德优秀,身体健康。参加了今年建筑协会组织的裁判员培训班。
2.具有较强的组织协调能力,处理问题公平、公正。从事建筑施工技术工作5年以上,且在砌筑施工方面具有一定的影响力,参与过省级以上职业技能竞赛相关技术工作者优先。
3.裁判员应具有团队合作、秉公执裁等基本素养,具有砌筑工技师及以上职业资格或中级及以上专业技术职务。
4.裁判员由每个参赛地区或行业(以下简称各代表队)依据前述条件选派,每个代表队只能选派1名裁判员。
2.3选手的条件和要求
参赛选手需1999年1月1日后出生,如隐瞒、虚报年龄,导致年龄不符合参赛要求,一经查证,将取消竞赛资格及比赛成绩。
3.选拔赛的题目
3.1命题原则和内容
3.1.1命题原则
竞赛题目涵盖世界技能大赛的特点、规范和标准,体现世界技能大赛的评分原则和方法,同时结合国内和省内实际应用和竞赛场地与设备情况命题。竞赛只考核实际操作,不单独进行理论知识考试。
依据世界技能大赛砌筑的技术要求和行业标准,注重基本技能和专业化操作,强调质量和精度,注重操作过程和质量控制,体现最新技术,结合行业实际,考核职业综合能力,并对技能人才培养起到示范指导作用,以选拔选手为目的,考核选手的学习能力、理解能力、实践操作能力和职业素养与潜力,引领和推动国内和省内技能人才的培养。
3.1.2命题内容
竞赛题目为120㎜厚,长为1740㎜×高1365㎜两边120㎜的附墙柱,墙面一是南门和S、X结构,屋檐和S、X突出墙面20mm。墙面二是兵马俑结构,头部突出墙面20mm。红砖区域平缝,黄砖区域圆缝,灰砖区域凹平缝深度5mm。
3.1.3比赛用时
比赛时间在17个小时内完成。
3.2评分细则表
竞赛采用100分制评分。分主观与客观评分,其中主观分共20分,客观分80分。根据世界技能大赛的规则,将裁判员分为客观评分组和主观评分组。客观评分裁判只评客观分,主观评分裁判只评主观分;对同一作品进行主观评分时应取分数总数平均值。
客观评分测量位置图(评分点)将在评分检测前公布。现场评分时,由裁判长组织裁判员商议决定具体打分点。
3.2.1客观评分项
包括尺寸、水平、垂直、对齐、角度、细部等方面,在预定的测量位置进行测量,每项都以零为标准,每1mm误差将扣一定分值,各项具体扣分标准详见附件2。
3.2.2主观评分项
包括连接、成品等方面,主要对砂浆饱满度、有无孔洞、组砌方式、非整砖切割线平直度、灰缝平直及宽厚、清洁和成品外观、抹灰质量等进行评测,每增加一个误差,扣除一部分分数。砂浆饱满度在比赛过程中裁判员予以观察,必须达到80%,未达到80%的将扣除一定的分值。
4.1评判流程
标准编号 | 内容 | 分数 | 实得分 | ||
|
| 客观分 | 主观分 | 总分 |
|
A | 尺 寸 | 20 |
| 20 |
|
B | 水 平 | 10 |
| 10 |
|
C | 垂 直 度 | 20 |
| 20 |
|
D | 对齐(平整度) | 10 |
| 10 |
|
E | 细 部 | 20 |
| 20 |
|
F | 主观 |
| 20 | 20 |
|
总分 |
| 80 | 20 | 100 |
|
结合评分表细则,对选手竞赛作品及竞赛过程进行评判,如表2所示。
表2 评判流程
序 | 评判流程 | 评分方式 | 备注 |
1 | 按评分表对裁判员进行培训、分组、分工 | 每个选手一张评分表,每个裁判小组轮流使用 | 评分表标记竞赛工位号 |
2 | 裁判长为每个裁判小组选1个组长 | 评分时只是依照评分标准,不再做任何讨论 | 要保证某一单项的一致性 |
3 | 流水作业给选手打分 | 由某一裁判小组为选手的某一单项进行打分 | 裁判员要在评分表上签字 |
4 | 由赛区组委会、技术保障组提供成绩录入人员,裁判员代表在裁判长的带领下登录成绩,其他裁判员监督 | 当天的竞赛,当天评判出成绩,对每个评分表的单项成绩汇总要复核 | 赛区组委会核对考核成绩,立即公布 |
5 | 产生争议 | 由裁判长组织,按竞赛技术文件进行仲裁 | 当天竞赛,当天申诉有效 |
6 | 选手的总成绩 | 所有评分项目的总和 | 按照总分排名 |
4.2评判的硬件和设备要求
每项竞赛结束后,当场、当天进行评判,评判时,选手不能在场,场地只有裁判人员工作。裁判员评判时所用的检测工具将尽量使用选手所用工具。
4.3评判的方法
由裁判长带领各裁判组按照评分表分工进行评分,各裁判组仅评判选手的作品的一部分,保证公平公正。出现争议,由裁判长组织裁判员表决。
4.4裁判员在评判工作中的任务
4.4.1监考工作职责
1.负责范围:竞赛期间每人负责监考2-3个竞赛工位,防止违规;
2.监考地点:竞赛时在竞赛工位外流动观测;
3.时间控制:按规定时间连续竞赛,禁止拖延时间;
4.选手审核:查看选手身份证和随身佩戴的对应工位号;
5.设备审核:由选手在赛前检查环境,设备、工具,选手签字;
6.安全防范:保障选手人身安全和设备正常使用;
7.选手离场:监督选手禁止带出赛场任何物品;
8.相互协作:每排2个工位1人负责,需要离岗时,专人替补,相互传达信息。
4.4.2裁判员评判工作
裁判员听从裁判长的安排,必须经过现场培训,裁判长对所有裁判员进行分组、分工,裁判员在评判时,通过观察、测量、测试,记录竞赛成绩,不得帮助选手完成工作任务,评判时裁判组人员要同时在场,个人不得私自改动现场。
4.5裁判员在评判中的纪律和要求
1.裁判员出入赛场要佩戴胸牌,衣着整齐,举止大方,不大声喧哗,听从指挥,服从组委会、裁判长和场地主管的安排。
2.遵守保密规定,保证公开、公平、公正原则。
3.裁判员和选手,在现场一律不允许带入或带出任何通信设备、智能设备、存储设备,竞赛期间,不允许泄露任何竞赛信息,包括:试题、评分标准、图纸、竞赛设备、竞赛材料,保证赛事公开、公平、公正。
4.裁判员要注意自身的安全,操作符合各项规范,竞赛时不得进入选手工作区。
5.1竞赛原则
5.1.1竞赛流程
1.赛前。选手将有30分钟时间熟悉竞赛场地和主要设备和选砖,熟悉总电源开关、插座开关、切割机开关等赛位电气设备,熟悉安全撤离路线。
2.赛中。具体包括竞赛的开始与结束时间,对选手在竞赛中与相关人员沟通交流的具体规定,选手在竞赛中遇到突发问题的处理,选手及其他人员违纪处分。
3.赛后。包括最后成绩的产生,做好选手对竞赛结果发生争议的仲裁处理等。
4.命题与评判。命题与评判结合经济转型和产业发展要求,根据赛项的特点,从强调速度向强调精准度转化,从以结果评判为重点向突出对规范化操作的评判转化,从传承技术向鼓励创新等方向转化,引导国内和省内技能竞赛和技能人才培养提升内涵质量。
5.设施设备。选用竞赛设施设备时,在国内外技术水平相当或接近情况下,倡导以使用国产设备为主,同时兼顾国内和省内各地区经济发展水平的差异,保证在设施设备使用上体现竞赛的公平性、公正性。
5.1.2裁判现场培训
裁判员到达赛区后,培训时间不少于3小时,开赛前培训。主要讲解裁判守则与纪律,讲解技术文件、竞赛规则、竞赛流程、评判方法、讨论确定赛题,裁判分组等。
5.1.3抽签决定赛位
在公开监督下,由裁判长主持抽签工作,采用抽签方式决定赛位。
5.1.4选手熟悉场地
讲解竞赛规则,竞赛流程,设备使用,安全条例,选手须知,注意事项,选手熟悉设备设施,必要时,赛场技术人员讲解工具、材料的使用规范要求。
5.1.5宣布竞赛开幕
选手入场,裁判员对选手进行安全性检查,开赛前,选手有一定的时间检查和准备工具和材料,选手可以在指引下尽可能地熟悉设备、工具、材料和工作流程,并使用大赛允许的材料进行练习操作。
5.1.6成绩评判
裁判员按照评分标准规定进行评判,裁判长、组长对各选手成绩进行签字确认。
5.2裁判员的工作内容
裁判员在竞赛中,坚持公平公正的评判原则,严格执行竞赛流程,按照评判规则对竞赛过程进行管理和成绩评判。
评判时如果出现争议,坚持技术问题技术手段解决的原则,由裁判长组织,按竞赛技术文件进行仲裁。
5.3选手的工作内容
选手在竞赛中,严格遵守竞赛各项规章制度,按照竞赛题目要求进行砖的切割和砌筑等工作。
选手必须严格遵守安全操作规范,正确规范使用设备和工具,竞赛时间到,立即停止作品的操作。
6.选拔赛的基础设施
6.1现场料具准备
材料准备:标准砖、砂、水泥。
机具准备:砂浆搅拌机一台,大型带水切割机。
工具准备:用具:运输小推车,铁锨、灰斗、胶水管、小水桶。工程质量检测工具:(五套)工程质量检测尺、百格网、线锤、塞尺、检测线、米尺、记录本、笔。
比赛现场不允许使用手提切割锯干切,全部使用现场准备的大型带水切割机,砌筑现场在切割区配备电源插座及供小切割机切割的专用水源。
6.2选手自带工具
常用砌筑与勾缝工具(瓦刀、甩子、刨锛、手锤、灰线、灰板、勾缝工具、墨斗、铅笔、标示线等),自用检测与测量器具(折尺、直角尺、三角尺、水平尺、靠尺、水准仪或水平管、钢卷尺、线锤、托线板),辅助工具(摊灰尺、皮数杆、标示砌石大小的活动板片、计算工具等)、劳保与防护设备(防护镜、防护耳罩、手套、安全鞋等)、清洁工具、使砂浆易于处理的砂浆添加剂(可以是液体或粉末)。参赛者可视自身情况自行决定所带参赛工具,但须在以上归定范围内选择,主办方不为参赛者提供以上工具及材料。参赛者在比赛中允许使用数字测量装置。
附件1

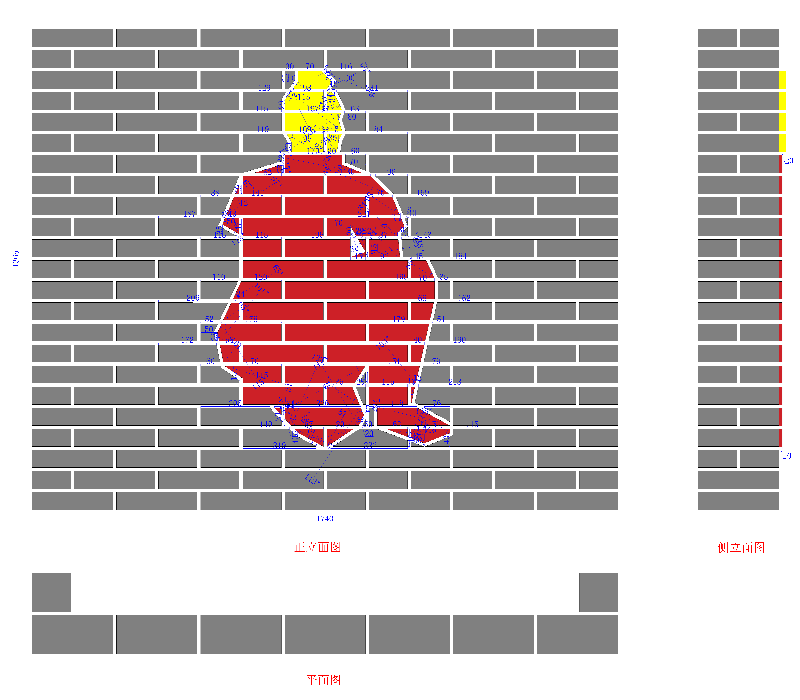

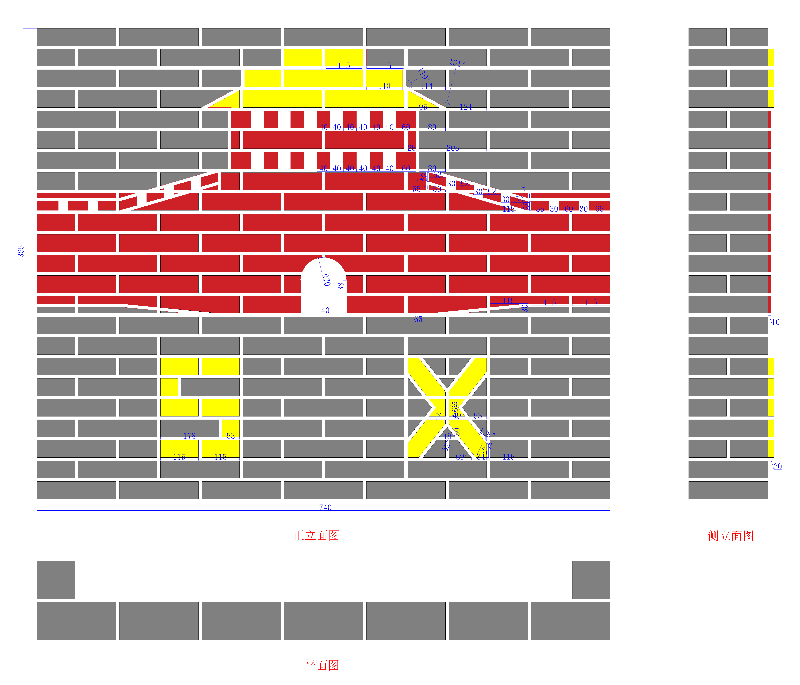

第46届世界技能大赛陕西省选拔赛砌筑项目赛题
图一 2019年中国技能大赛-第46届世界技能大赛
砌筑项目陕西省选拔赛赛题
图二 2019年中国技能大赛-第46届世界技能大赛
砌筑项目陕西省选拔赛备选赛题
附件2
第46届世界技能大赛陕西省选拔赛砌筑项目评分表
编号标准 | 内容 | 标准尺寸 | 评分标准 | 最大分值 | 实测值 | 得分值 | |
A | 尺寸(20分) | 1.1 | 0mm | 每一毫米误差扣除0.5分 | 5 |
|
|
1.2 | 0mm | 每一毫米误差扣除0.5分 | 5 |
|
| ||
1.3 | 0mm | 每一毫米误差扣除0.5分 | 5 |
|
| ||
1.4 | 0mm | 每一毫米误差扣除0.5分 | 5 |
|
| ||
B | 水平(10分) | 2.1 | 0mm | 每一毫米误差扣除1分 | 5 |
|
|
2.2 | 0mm | 每一毫米误差扣除1分 | 5 |
|
| ||
C | 垂直度(20分) | 3.1 | 0mm | 每一毫米误差扣除1分 | 5 |
|
|
3.2 | 0mm | 每一毫米误差扣除1分 | 5 |
|
| ||
3.3 | 0mm | 每一毫米误差扣除1分 | 5 |
|
| ||
3.4 | 0mm | 每一毫米误差扣除1分 | 5 |
|
| ||
D | 对齐平整度(10分) | 4.1 | 0mm | 每一毫米误差扣除1分 | 5 |
|
|
4.2 | 0mm | 每一毫米误差扣除1分 | 5 |
|
| ||
E | 细部(20分) | 5.1 | 0度 | 每一毫米误差扣除0.5分 | 5 |
|
|
5.2 | 0度 | 每一毫米误差扣除0.5分 | 5 |
|
| ||
5.3 | 0mm | 每一毫米误差扣除1分 | 5 |
|
| ||
5.4 | 0mm | 每一毫米误差扣除1分 | 5 |
|
| ||
F | 主观(20分) | 6.1 |
| 外观勾缝 | 5 |
|
|
6.2 |
| 游丁走缝 0-3 | 4 |
|
| ||
6.3 |
| 是否符合图纸完成作品 | 4 |
|
| ||
6.4 |
| 切割口是否平整 | 5 |
|
| ||
6.5 |
| 场地清理 | 2 |
|
| ||
总分: |
